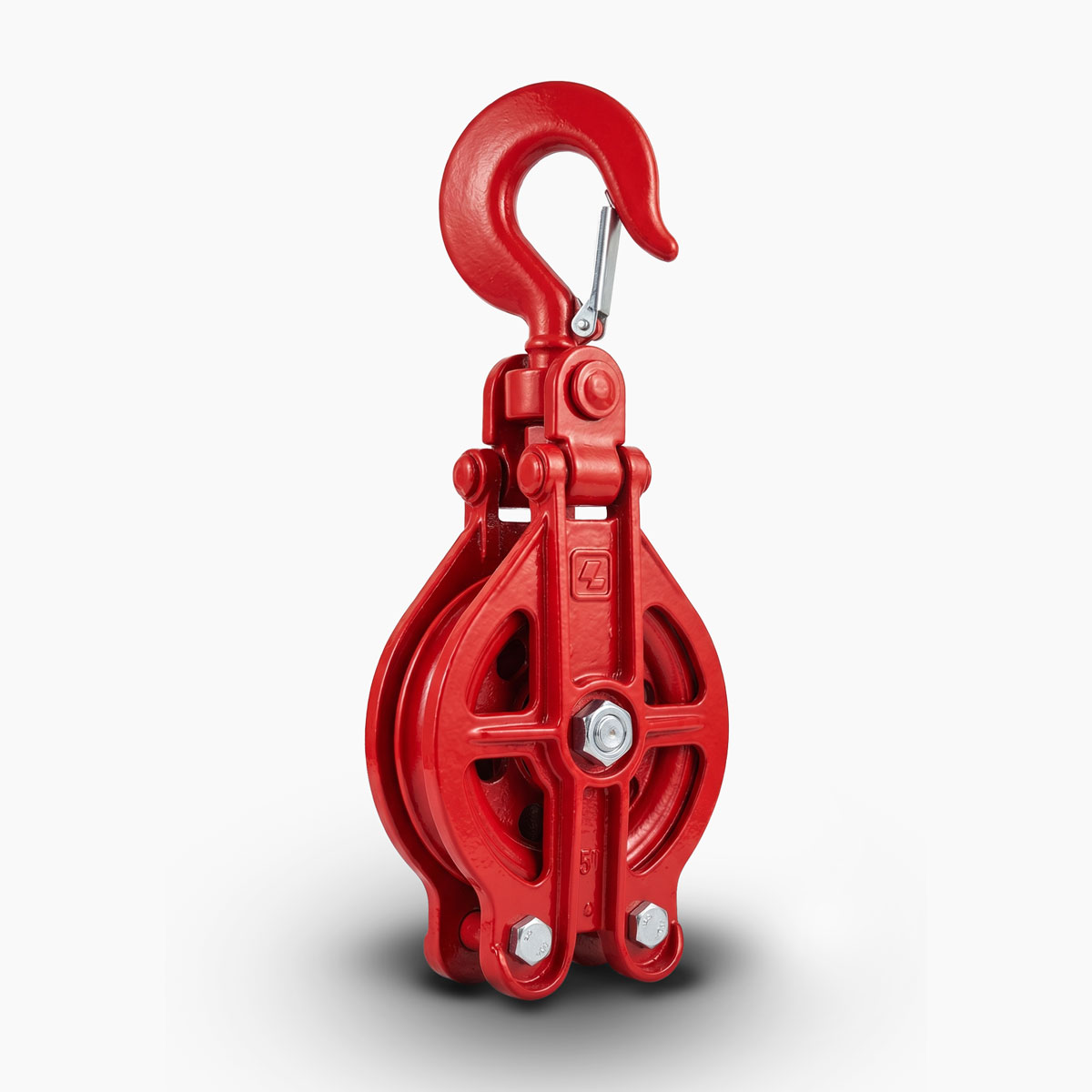

Pastecas mineras tipo JOY (6" y 8")
Pastecas de apertura lateral tipo snatch con gancho giratorio tipo JOY, para winches de arrastre, izaje y desvío de cable de acero en interior mina. La carcasa se abre y el cable entra por el costado, sin desmontarlo desde un extremo. Tamaños de 6 y 8 pulgadas: 3,0 t y 5,0 t de carga segura.
- 3,0 t en 6 pulg. · 5,0 t en 8 pulg.carga segura de trabajo (SWL), para cable de acero de 1/2 a 3/4 pulg.

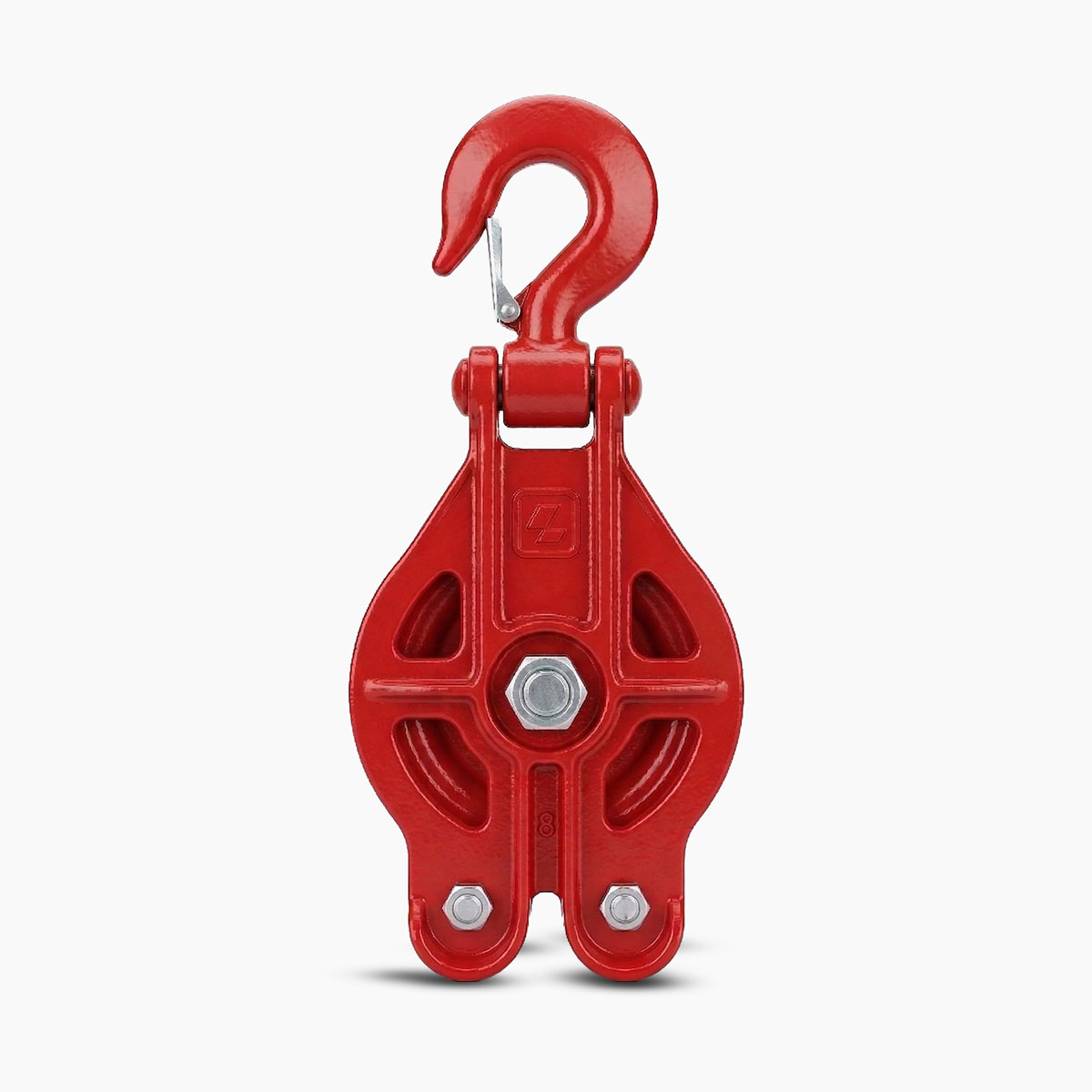

- Gancho giratorio tipo JOY con segurose orienta solo con la línea de tiro
- Apertura lateral tipo snatchel cable entra por el costado, no por la punta: se instala en minutos
- 2 rodamientos sellados 6206-2RS1giro suave bajo carga y lubricación en obra por grasera
Pastecas mineras tipo JOY (6" y 8") — datos técnicos.
| Parámetro | 6" | 8" |
|---|---|---|
| SKU | LM-L2-01 | |
| Carga segura (SWL) | 3,0 t | 5,0 t |
| Factor de seguridad | FS 4,5 | FS 3,58 |
| Cable compatible | Ø 1/2 a 5/8 pulg. | Ø 5/8 a 3/4 pulg. |
| Polea | Ø 150 mm | Ø 200 mm |
| Rodamientos | 2 × 6206-2RS1 (sellados) | |
| Dimensiones (al × an × prof) | 460 × 170 × 118 mm | 533 × 220 × 118 mm |
| Peso neto | 10,5 kg | 16,5 kg |
| Apertura | Lateral tipo snatch, cierre con pernos M12 | |
| Gancho | Giratorio tipo JOY, con seguro de cierre y buje limitador | |
| Material | Carcasa y gancho de hierro fundido · polea de hierro gris · pintura roja | |
| Lubricación | Grasera en el pin central | |
| Referencia de diseño | ASME B30 · plano PT3 Rev. A | ASME B30 |
| Ensayo de carga | — | PUCP: 3,87× la capacidad nominal* |
| Línea | L2 · Izaje & Sostenimiento | |
- ASME B30 · referencia de diseño
- Ensayo de carga PUCP (8 pulg.)
Unidad. Disponible en 6 pulgadas (3,0 t) y 8 pulgadas (5,0 t).
- Winches de arrastre

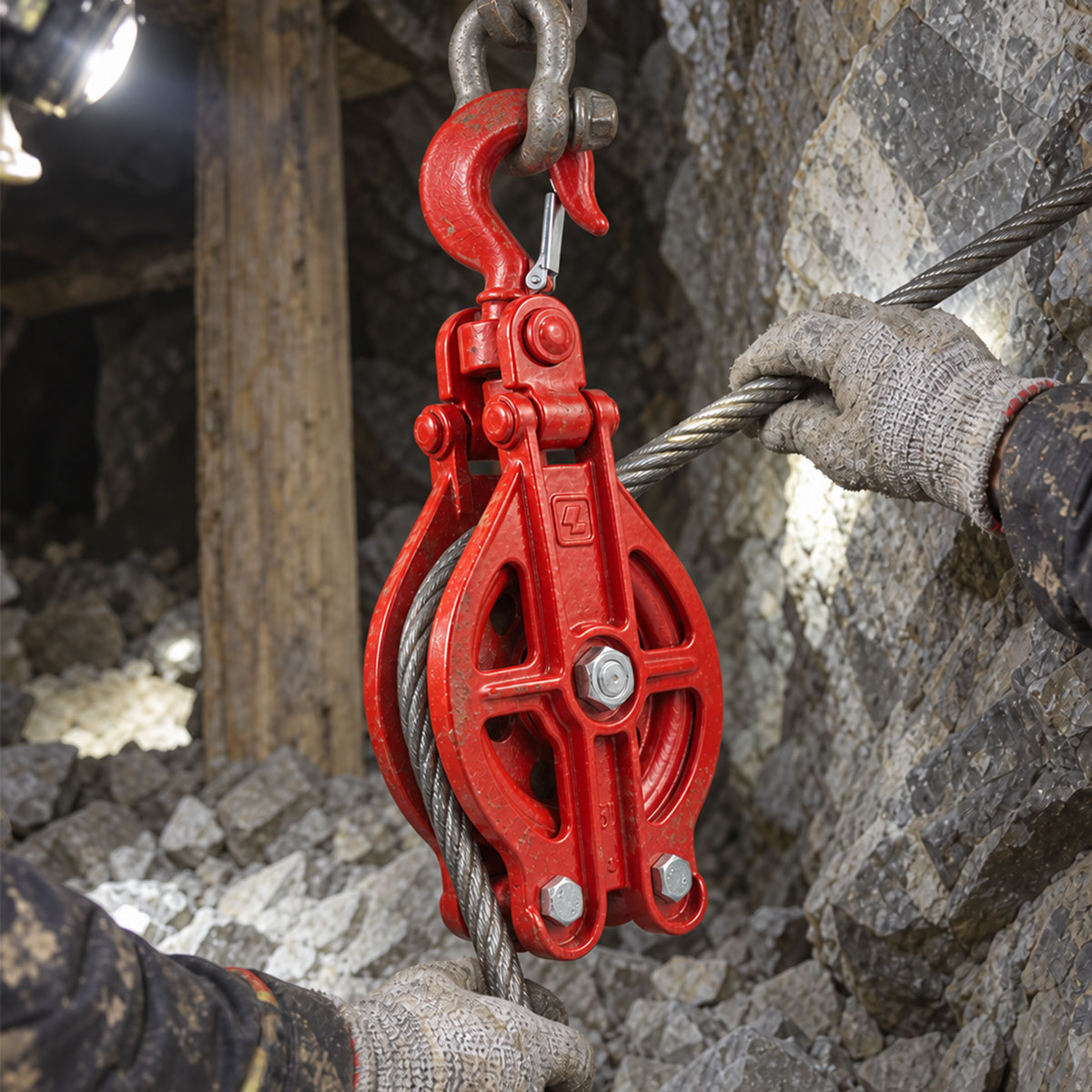

- Desvío de cable en interior mina
- Izaje de equipos y tuberías
- Jalado en galerías y rampas
- Recuperación de equipos
- Tendido de cable eléctrico
- Montaje en obra civil
- Elige la pasteca según la carga resultante sobre el bloque y la capacidad del punto de anclaje.
- Antes de cada uso, verifica gancho, seguro, giro de la polea, asentamiento del cable y cierre completo de la carcasa.
- No apliques carga lateral sobre el gancho ni cargues sobre su punta.
- Mantén el cable dentro del rango indicado y asentado en la garganta de la polea; lubrica por la grasera.
- Retírala de servicio ante fisuras, deformación, cierre incompleto, seguro inoperante o giro irregular de la polea.
Datos según fichas técnicas Lumon LMN-FT-004 (6 pulg., plano PT3 Rev. A) y LMN-FT-006 (8 pulg.). *Ensayo de carga PUCP (NTP ISO/IEC 17025), informe MAT-AGO-1037-2/2026: 3,87× la capacidad nominal, aplicable solo a la muestra ensayada; no constituye certificación de conformidad.
Cotización técnica sin costo para Pastecas mineras tipo JOY (6" y 8"). Ficha técnica en PDF y códigos de repuesto a solicitud. Escríbenos a ventas@lumon.lat o cotiza por WhatsApp con uno de nuestros asesores.
Sobre Pastecas mineras tipo JOY (6" y 8").
¿Qué es una pasteca tipo JOY y para qué se usa?
Es una pasteca (polea) de apertura lateral tipo snatch con gancho giratorio tipo JOY. Se usa para desviar y cambiar la dirección del cable de acero de winches de arrastre y equipos de izaje en interior mina: la carcasa se abre y el cable entra por el costado, sin desmontarlo desde un extremo.
¿Qué carga soporta cada tamaño?
La pasteca de 6 pulgadas (polea Ø150 mm) tiene una carga segura de trabajo (SWL) de 3,0 t con factor de seguridad 4,5 y trabaja con cable de 1/2 a 5/8 pulg. La de 8 pulgadas (polea Ø200 mm) llega a 5,0 t con factor de seguridad 3,58, para cable de 5/8 a 3/4 pulg.
¿Cómo elijo entre la de 6 y la de 8 pulgadas?
Por el diámetro del cable y la carga resultante sobre el bloque, que depende del ángulo del tiro; considera también la capacidad del punto de anclaje. La de 8 pulgadas tiene mayor radio de curvatura, lo que reduce la fatiga del cable en tiros de mayor exigencia.
¿De qué material está fabricada?

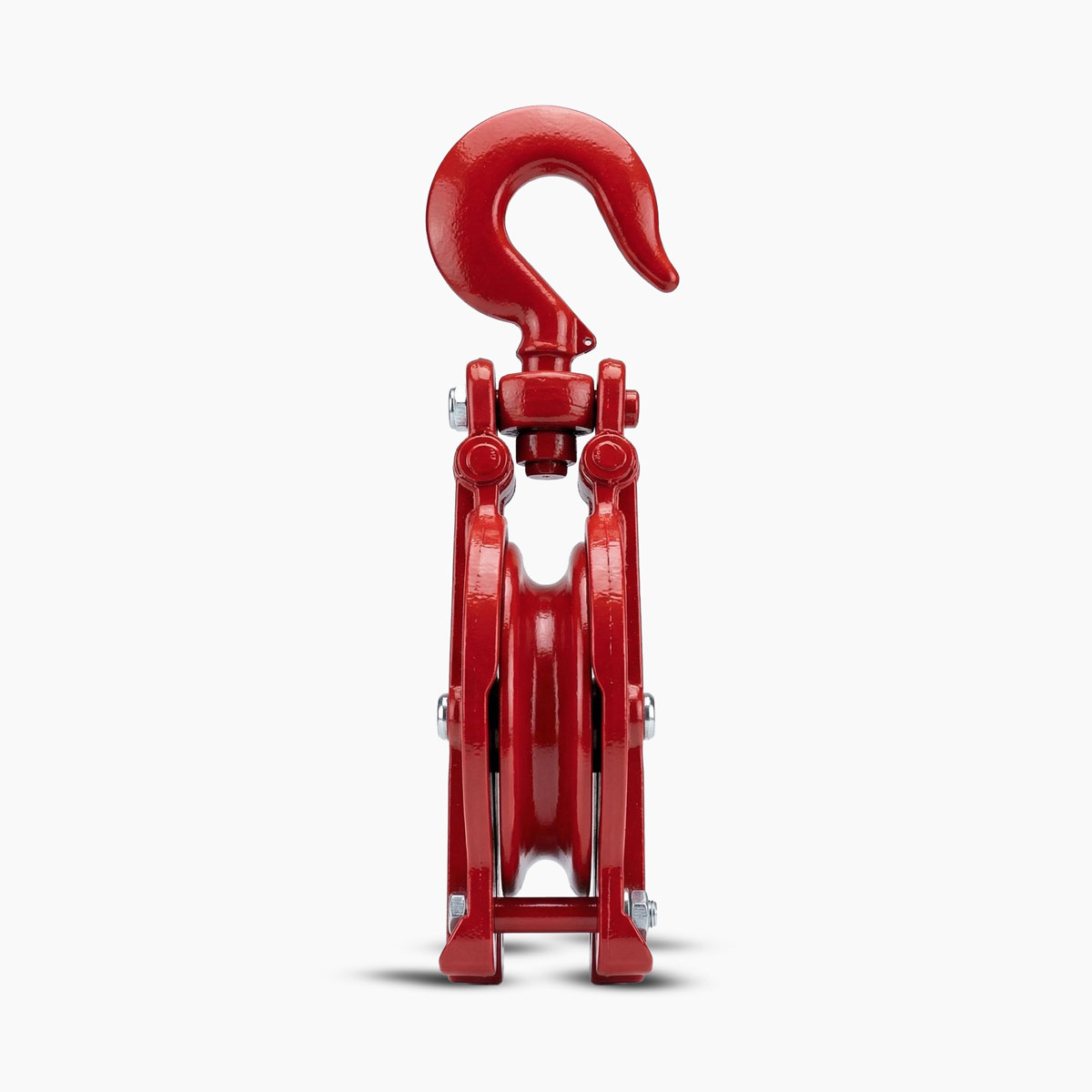

Carcasa de dos cuerpos laterales de hierro fundido, articulados arriba y cerrados abajo con pernos M12; polea de hierro gris sobre dos rodamientos sellados 6206-2RS1, montada en un pin central con grasera; y gancho giratorio tipo JOY de hierro fundido con seguro de cierre, cuello giratorio y buje limitador de recorrido.
¿Qué norma o ensayo la respalda?
El diseño toma como referencia ASME B30. La pasteca de 8 pulgadas pasó un ensayo de carga en el laboratorio de la PUCP (NTP ISO/IEC 17025, informe MAT-AGO-1037-2/2026) que alcanzó 3,87 veces la capacidad nominal. El resultado aplica a la muestra ensayada y no constituye certificación de conformidad.
¿Qué mantenimiento necesita?
Antes de cada uso, revisa gancho, seguro, giro de la polea, asentamiento del cable y cierre completo de la carcasa. Lubrica por la grasera del pin central como parte del mantenimiento, sin desarmar el conjunto. Retírala de servicio ante fisuras, deformación, cierre incompleto, seguro inoperante o giro irregular de la polea. Es desmontable y tiene repuestos codificados.
